DE-9IM — 헷갈리는 공간 관계 함수 열 개가 실은 문자열 하나다

2026.09.03·21분

• #GIS

---

같은 질문에 세 개의 답이 나왔다

서울 25개 구를 두 개씩 짝지어 "서로 인접한 쌍이 몇 개인가" 를 세어 봤습니다. PostGIS에는 두 도형이 어떤 관계인지 묻는 함수가 여럿 있는데, 그중 셋에 같은 질문을 던졌더니 답이 전부 다릅니다. 닿아 있나(ST_Touches) — 35쌍. 만나기는 하나(ST_Intersects) — 56쌍. 겹쳐 있나(ST_Overlaps) — 21쌍. 마지막 게 이상합니다. 구청 경계 스물한 쌍이 서로 겹쳐 있다니, 그럴 리가 없잖아요.

셋 다 맞습니다. 같은 두 도형을 두고 서로 다른 질문을 했을 뿐이에요. 그리고 그 질문들은 전부 아홉 글자짜리 문자열 하나에서 나옵니다.

오늘은 이름이 비슷비슷해서 매번 문서를 다시 열게 되는 그 함수들이 실은 함수가 아니라는 것을 확인합니다. 전부 하나의 문자열에 마스크를 씌운 것이고, 그 문자열은 직접 찍어볼 수 있어요.

측정 환경: PostGIS 3.5.2, GEOS 3.9.0, PostgreSQL 17, 측정일 2026-09-03.

💡 GEOS 버전을 같이 적는 이유가 있습니다. 오늘 다룰 판정을 실제로 수행하는 건 PostGIS가 아니라 GEOS라는 기하 연산 라이브러리예요. PostGIS는 데이터를 넘겨주고 답을 받아 적을 뿐입니다.

오늘 쓸 데이터

앞선 글들에서 적재해 둔 테이블 셋을 그대로 씁니다. 오늘 쿼리를 읽는 데는 이 표 세 줄이면 충분해요.

직접 만들어 보실 거라면 각 링크에 명령이 그대로 있고, PostGIS가 깔린 데이터베이스 자체가 없다면 PostGIS 시작하기 편에 도커로 띄우는 방법이 있습니다. 없어도 오늘 글은 읽힙니다 — 숫자는 전부 본문에 적어 두었어요.

⚠️ 셋의 SRID가 다릅니다. sgg는 5174, convenience는 4326, planet_osm_*는 3857이에요. 서로 다른 좌표계의 도형을 한 함수에 넣으면 PostGIS가 거부하거나 조용히 틀린 답을 냅니다. 그래서 오늘 두 테이블을 엮는 쿼리에는 전부 ST_Transform이 붙어요. 이 번호들이 각각 무엇인지는 한국이 EPSG:5179를 쓰는 이유 편에서 다뤘습니다.

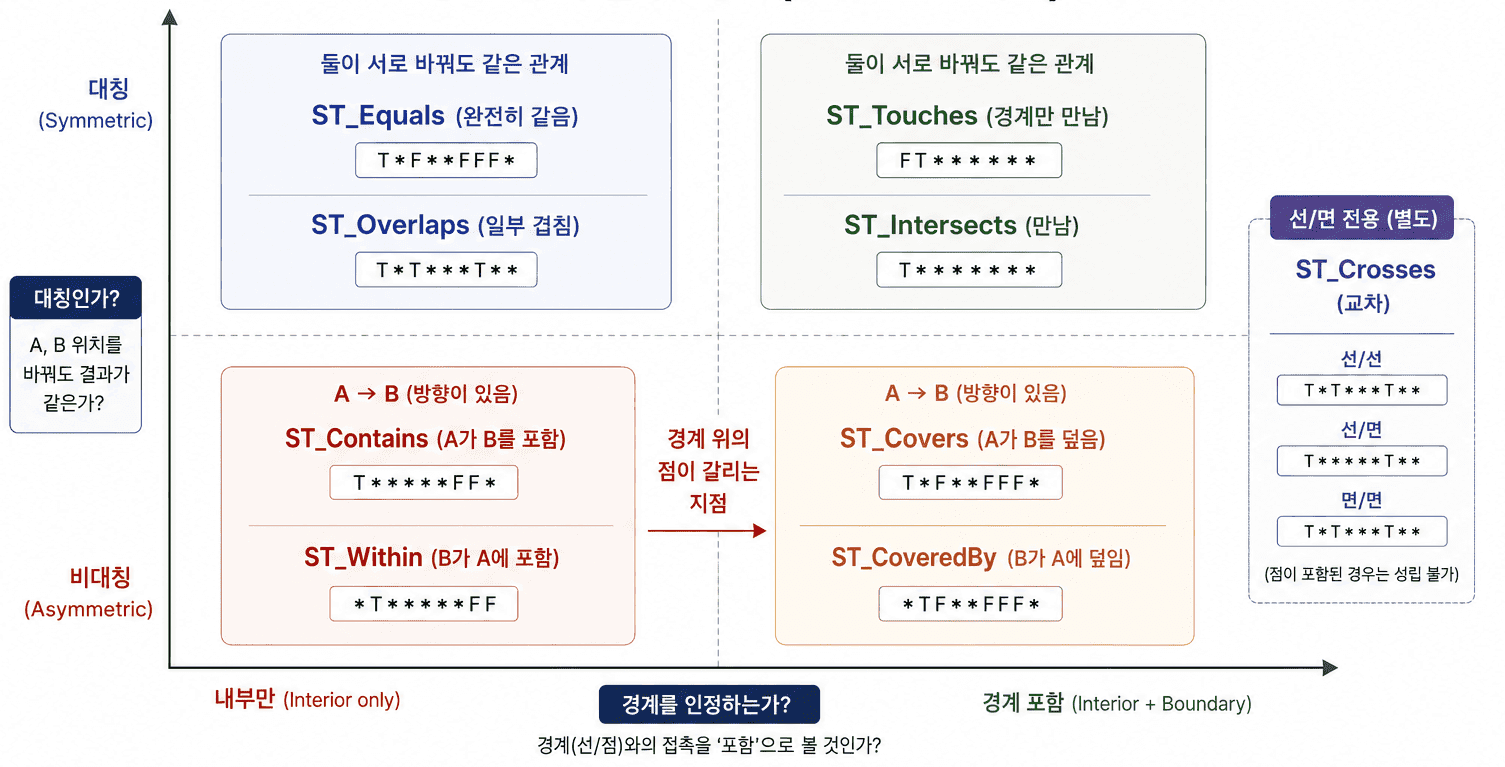

오늘 나올 함수들

지금까지 이 시리즈는 데이터를 넣는 일만 했습니다. 데이터베이스에 도형이 들어 있으니 이제 물어볼 수 있는데, 물어보는 창구가 바로 이 함수들이에요. 전부 두 도형을 받아 참/거짓 하나를 돌려줍니다.

ST_Intersects   조금이라도 만나나
ST_Disjoint     전혀 안 만나나 — Intersects의 반대
ST_Contains     A가 B를 품고 있나
ST_Within       Contains의 인자를 뒤집은 것
ST_Covers       경계에 걸친 것까지 품은 걸로 볼 때
ST_Touches      닿기만 하고 안 겹치나
ST_Crosses      가로지르나
ST_Overlaps     서로 물고 있나
ST_Equals       같은 도형인가

한글 설명을 붙여 놨지만 이걸로는 실제 판정을 예측할 수 없습니다. "품고 있나"와 "경계에 걸친 것까지"의 차이가 어디서 갈리는지, "닿는다"와 "만난다"가 왜 다른 숫자를 내는지 이 표는 말해주지 않아요. 그게 이 함수들이 헷갈리는 이유이기도 합니다.

그러니 아홉 개를 각각 외우는 건 오늘 목표가 아닙니다. 정반대예요 — 외울 게 하나뿐이라는 걸 보이려고 합니다.

💡 아홉 개를 체계적으로 훑고 싶다면 PostGIS 공식 워크샵의 Spatial Relationships 장이 함수마다 예제를 붙여 다룹니다. 오늘 글은 그걸 대신하려는 게 아니라 아홉 개를 하나로 줄이는 쪽이에요. 재미있는 건 그 워크샵도 DE-9IM을 열네 장이나 뒤(26장)에 따로 떼어 놓는다는 점입니다. 그 둘이 실은 같은 것이라는 게 오늘의 논지예요.

아홉 칸이 전부다

도형 하나를 평면에 놓으면 세상이 셋으로 갈립니다.

내부 (Interior)   도형 자신에서 경계를 뺀 부분
경계 (Boundary)   도형의 테두리
외부 (Exterior)   나머지 전부

여기서 내부와 경계는 일상어가 아니라 위상수학 용어입니다. 폴리곤이라면 어색할 게 없는데, 선은 넓이가 없으니 "둘러싸인 안쪽"이라 할 게 없습니다. 선에서는 양 끝점이 경계이고, 끝점을 뗀 나머지 선이 내부예요. 점은 더 심합니다 — 경계가 아예 없고 자기 자신이 내부입니다.

직접 확인하고 싶으면 ST_Boundary에 도형을 넣어보면 됩니다 — 경계를 도형으로 돌려줍니다.

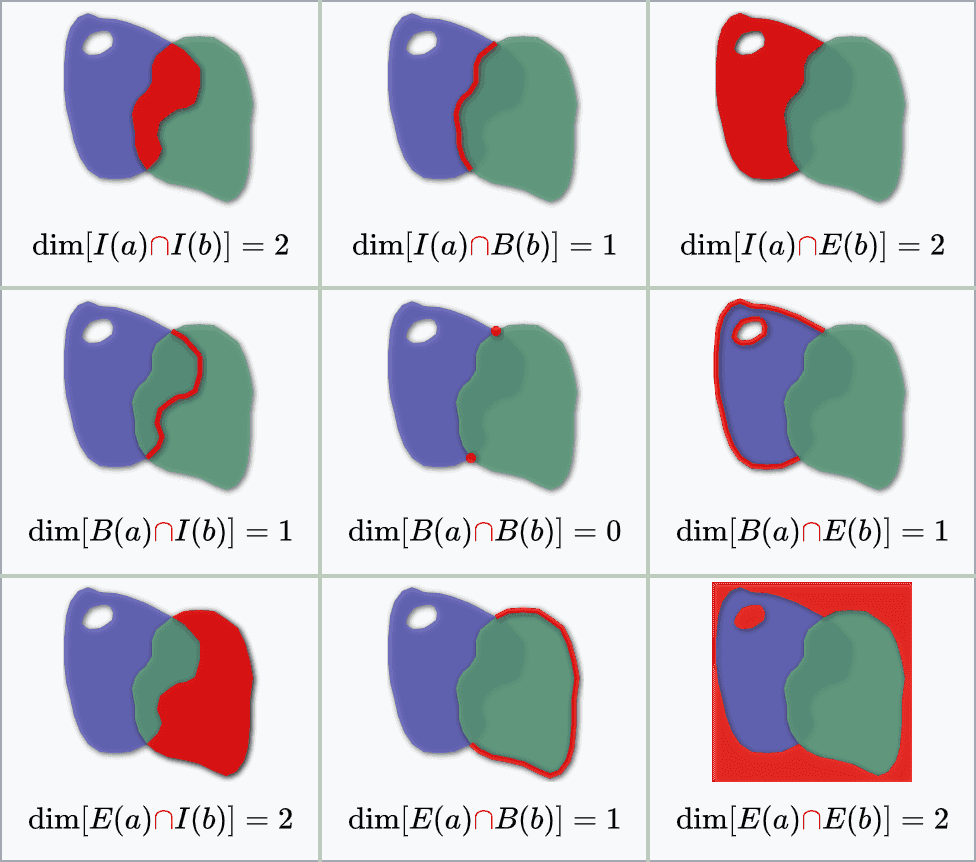

이제 도형을 둘 놓습니다. 물을 것은 "A의 어느 부분이 B의 어느 부분과 만나는가" 입니다. A도 셋, B도 셋이니 조합이 3 × 3 = 9가지예요 — A의 내부와 B의 내부, A의 내부와 B의 경계, A의 내부와 B의 외부… 이렇게 아홉 번 묻는 겁니다.

그리고 각 칸에는 "만나는가/아닌가"가 아니라 만난다면 그 교집합이 몇 차원인가를 적습니다.

이 "차원까지 적는다"는 확장이 이름에 그대로 들어 있습니다 — Dimensionally Extended 9-Intersection Model, 줄여서 DE-9IM.

    │ B의 내부  B의 경계  B의 외부
────┼──────────────────────────────
A내부│   II        IB        IE
A경계│   BI        BB        BE
A외부│   EI        EB        EE

이 칸들을 윗줄부터 왼쪽에서 오른쪽으로 이어 붙이면 아홉 글자짜리 문자열이 되고, 그러면 한 줄이 세 글자씩 차지합니다.

직접 찍어본다 — ST_Relate

이 문자열은 눈으로 볼 수 있습니다. ST_Relate가 그 아홉 칸을 그대로 돌려주거든요.

10×10 사각형 하나를 두고 점 세 개를 서로 다른 자리에 놓아 봤습니다.

💡 쿼리에 SQL 문법 둘이 섞여 있습니다. WITH sq AS (…) 는 사각형에 임시 이름을 붙여둔 것 — 같은 좌표를 네 번 쓰지 않으려는 겁니다. (VALUES …) AS p(label, pt) 는 점 세 개를 즉석에서 두 칸짜리 표로 만든 것이고, FROM sq, p의 쉼표는 그 표의 매 행에 사각형을 하나씩 붙이라는 뜻이에요. 점 하나씩 세 번 물어볼 걸 한 번에 물은 것뿐입니다.

WITH sq AS (SELECT 'POLYGON((0 0, 10 0, 10 10, 0 10, 0 0))'::geometry AS g)
SELECT p.label,
       ST_Relate(p.pt, sq.g)   AS matrix,
       ST_Contains(sq.g, p.pt) AS contains,
       ST_Covers(sq.g, p.pt)   AS covers,
       ST_Touches(sq.g, p.pt)  AS touches
FROM sq, (VALUES ('내부',    'POINT(5 5)'::geometry),
                 ('경계 위', 'POINT(5 0)'::geometry),
                 ('외부',    'POINT(20 20)'::geometry)) AS p(label, pt);

  label  |  matrix   | contains | covers | touches
---------+-----------+----------+--------+---------
 내부    | 0FFFFF212 | t        | t      | f
 경계 위 | F0FFFF212 | f        | t      | t        ← contains와 covers가 갈린다
 외부    | FF0FFF212 | f        | f      | f

matrix 칸에 찍힌 게 그 아홉 글자입니다. 첫 줄 0FFFFF212를 한 글자씩 읽어 봅시다.

0 F F   F F F   2 1 2
│ │ │   └─┴─┘   │ │ └ 점의 외부 ∩ 사각형의 외부 = 넓은 면      → 2
│ │ │     │     │ └── 점의 외부 ∩ 사각형의 경계 = 테두리 선    → 1
│ │ │     │     └──── 점의 외부 ∩ 사각형의 내부 = 안쪽 면      → 2
│ │ │     └────────── 점에는 경계가 없다 (항상 F F F)
│ │ └──────────────── 점의 내부 ∩ 사각형의 외부 = 없음         → F
│ └────────────────── 점의 내부 ∩ 사각형의 경계 = 없음         → F
└──────────────────── 점의 내부 ∩ 사각형의 내부 = 그 점 자체   → 0

가운데 세 글자가 FFF인 건 앞에서 본 그대로입니다 — 점에는 경계가 없으니 빈 집합과의 교집합이라 F가 세 개 박히죠. 마지막 2도 사실상 고정입니다 — 유한한 두 도형의 바깥끼리는 무한한 평면을 공유하니까요.

그러니 실제로 정보를 담는 건 몇 글자 안 됩니다. 점 세 개를 비교해 보면 앞의 세 글자만 움직이는 게 보여요.

내부    0FFFFF212      점이 사각형 안쪽에 있다
경계 위 F0FFFF212      점이 테두리 위에 있다
외부    FF0FFF212      점이 바깥에 있다

0이 첫 칸에서 둘째 칸으로, 셋째 칸으로 옮겨 다닐 뿐입니다. 점 하나가 어디 있느냐가 그 한 글자의 위치로 표현되는 거예요.

함수는 마스크다

여기서부터가 오늘의 핵심입니다. ST_Contains 같은 함수들은 저 문자열에 패턴을 씌워 맞춰보는 것이 전부입니다.

패턴에는 두 글자가 더 쓰입니다.

ST_Contains의 패턴은 T*****FF* 입니다. 소리 내어 읽으면 이렇게 됩니다.

T * * * * * F F *
│           │ └── A의 외부 ∩ B의 경계 = 없어야 한다
│           └──── A의 외부 ∩ B의 내부 = 없어야 한다
└──────────────── A의 내부 ∩ B의 내부 = 만나야 한다

"둘의 내부가 만나고, B는 A의 바깥으로 조금도 삐져나가지 않는다." — 그게 "A가 B를 포함한다"의 정의입니다. 문장을 그대로 아홉 칸에 옮긴 것뿐이에요.

그런데 *가 여섯 개나 됩니다. 2번 칸 A의 내부 ∩ B의 경계는 왜 조건이 아닐까요 — B가 A 안에 들어가 있으면 B의 테두리는 A의 내부에 놓이니 당연히 만나야 할 것 같은데요.

갈리기 때문입니다. B가 A 안에 쏙 들어가 있으면 그 칸은 1(테두리가 선으로 만남)이지만, A와 B가 완전히 같은 도형이면 B의 테두리는 A의 경계와 겹쳐 있어 A의 내부와는 만나지 않으니 F예요.

212FF1FF2   B가 A 안에 쏙 들어감      2번 칸 = 1
2FFF1FFF2   A와 B가 완전히 같음       2번 칸 = F

둘 다 "A가 B를 포함한다"가 참인데 값이 다릅니다. T로 박으면 아래가 탈락하고 F로 박으면 위가 탈락하죠. 그러니 이 칸은 조건이 될 수 없습니다.

마스크에 남는 건 모든 경우에 반드시 참인 칸과 반드시 거짓인 칸뿐입니다. 값이 갈리는 칸은 전부 *로 빠져요. ST_Contains가 실제로 요구하는 건 결국 세 칸뿐인 겁니다.

⚠️ 여기서 A와 B가 방금 전과 뒤바뀝니다. 앞 쿼리는 ST_Relate(점, 사각형)이라 점이 A였는데, ST_Contains(사각형, 점)은 사각형이 A예요. 그래서 아까 찍힌 0FFFFF212에 T*****FF*를 그대로 대면 일곱·여덟째 칸이 2·1이라 안 맞습니다. 마스크를 대려면 행과 열을 바꿔서 읽어야 해요.

text복사

ST_Relate(점, 사각형) = 0FFFFF212     ← 7·8번째 칸이 2·1
ST_Relate(사각형, 점) = 0F2FF1FF2     ← 마스크를 대는 건 이쪽

text복사

0 F 2   F F 1   F F 2
│               └─┴── 사각형의 외부 ∩ 점의 내부·경계 = 없음 → F F
└──────────────────── 사각형의 내부 ∩ 점의 내부 = 그 점 자체 → 0 (T)

T*****FF*가 그대로 맞아떨어집니다. 인자 순서가 곧 행렬의 방향이에요.

나머지도 마찬가지입니다.

정말 같은 답을 내는지 확인한다

말로만 하면 믿기 어려우니 같은 데이터에 함수와 패턴을 나란히 돌려 봤습니다. 서울 편의점이 각 구 안에 들어가는지를 ST_Contains로 한 번, ST_Relate 패턴으로 한 번 셉니다.

💡 WHERE 절 끝의 && 는 논리 AND가 아니라 PostGIS 연산자입니다. 두 도형을 각각 감싸는 최소 사각형(경계상자)이 겹치는지만 싸게 확인하는 1차 거름망이라, 서울과 한참 떨어진 편의점을 비싼 정확 판정에 넘기기 전에 쳐냅니다. 얼마나 성긴 그물인지는 글 뒤에서 따로 재봅니다.

SELECT count(*) FILTER (WHERE ST_Contains(s.geom, c.g))            AS contains,
       count(*) FILTER (WHERE ST_Relate(s.geom, c.g, 'T*****FF*')) AS pattern
FROM sgg s, LATERAL (SELECT ST_Transform(geom, 5174) AS g FROM convenience) c
WHERE s.code LIKE '11%' AND s.geom && c.g;

 contains | pattern
----------+---------
     6691 |    6691

6,691 대 6,691. 편의점 7,100개 중 서울 25개 구 경계 안에 든 게 6,691개인데, 두 방법이 한 개도 다르지 않습니다. (나머지 409개는 서울 밖입니다 — 지난 편에서 자른 bbox가 경기도 일부까지 걸쳐 있었거든요.)

같은 방식으로 ST_Within·ST_Intersects·ST_Touches도 각자의 패턴과 맞춰 봤고 전부 일치했습니다.

여기서 따라 나오는 항등식이 둘 있습니다.

SELECT count(*) AS 전체,
       count(*) FILTER (WHERE ST_Within(a.geom, b.geom) = ST_Contains(b.geom, a.geom)) AS 일치
FROM sgg a JOIN sgg b ON a.gid <> b.gid
WHERE a.code LIKE '11%' AND b.code LIKE '11%';

 전체 | 일치
------+------
  600 |  600

ST_Within(a, b)은 ST_Contains(b, a)와 완전히 같습니다. 인자 순서만 뒤집은 같은 함수예요. 패턴을 보면 당연한데, T*F**F***는 T*****FF*의 행과 열을 바꾼 것이거든요. 마찬가지로 ST_Disjoint는 ST_Intersects의 정확한 부정이고, 300쌍 전부에서 확인됐습니다.

💡 그럼 ST_Relate만 쓰면 되지 않나요? 답은 낼 수 있지만 느립니다. ST_Contains 같은 명명된 함수에는 경계상자 인덱스 조건이 자동으로 붙는데 ST_Relate에는 안 붙어서, 같은 쿼리가 10배 넘게 느려집니다. 그러니 평소에는 명명된 함수를 쓰고, ST_Relate는 구조를 이해할 때와 독립된 함수명이 없는 특수하거나 복잡한 공간 조건을 표현해야 할 때 꺼내는 게 맞습니다. 인덱스가 있는데도 안 빨라지는 경우들은 Phase 7에서, 쿼리 계획을 직접 읽는 법은 Phase 9에서 따로 다룹니다.

경계 위의 점은 어디에도 없다

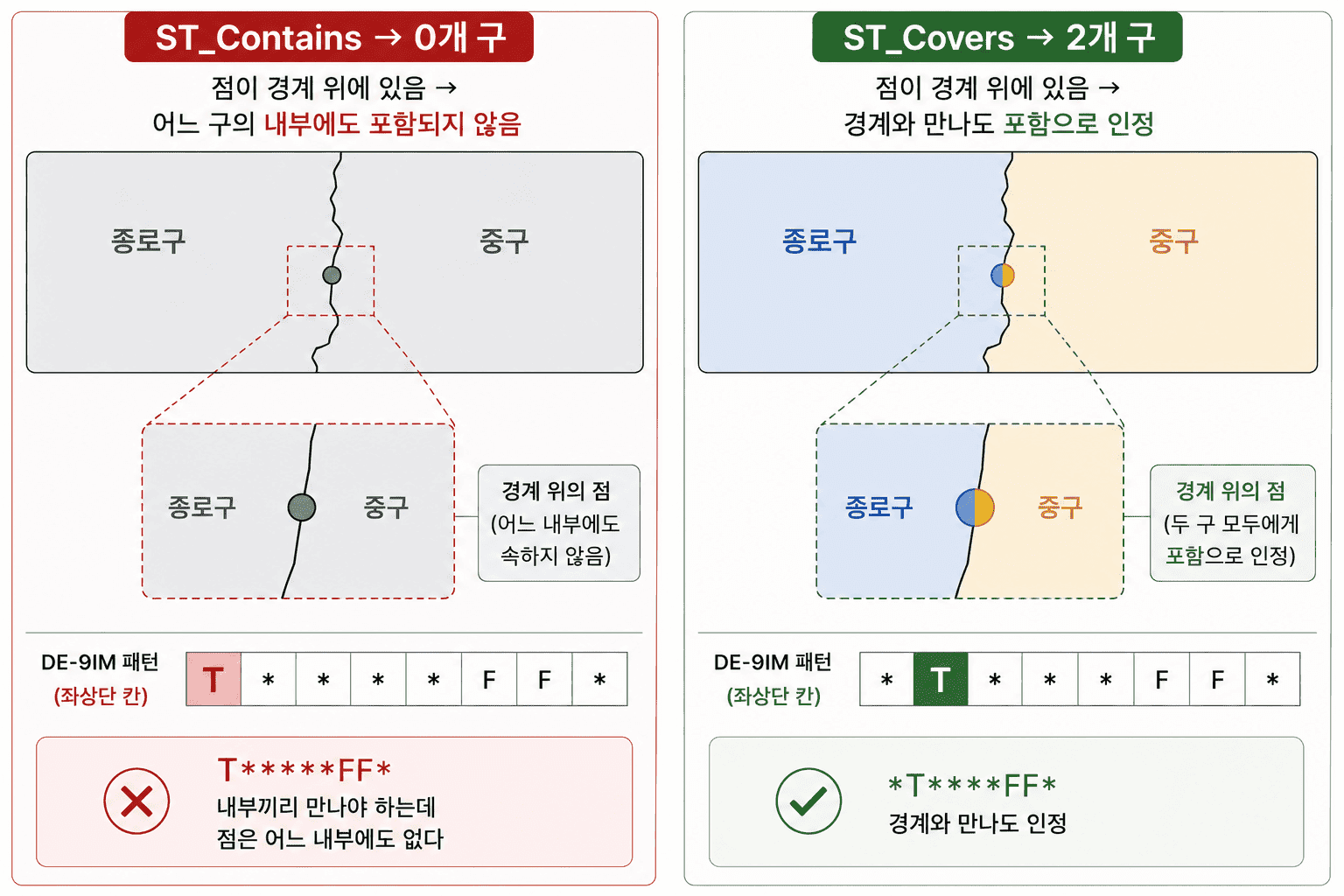

앞의 표에서 한 줄이 이상했습니다. 경계 위의 점에 대해 ST_Contains는 거짓, ST_Covers는 참이었죠. 실제 행정구역으로 해봅시다.

종로구와 중구가 맞닿은 경계선을 뽑아내고, 그 선 위의 점 하나를 집어 든 다음, 251개 시군구 중 몇 개가 이 점을 자기 것이라 하는지 셉니다.

WITH edge AS (
  SELECT ST_Intersection(a.geom, b.geom) AS line
  FROM sgg a, sgg b
  WHERE a.code = '11010' AND b.code = '11020'
), pt AS (
  SELECT ST_PointN(ST_GeometryN(ST_LineMerge((SELECT line FROM edge)), 1), 5) AS g
)
SELECT ST_AsText(g) AS 경계점,
       (SELECT count(*) FROM sgg s WHERE ST_Contains(s.geom, pt.g))   AS contains,
       (SELECT count(*) FROM sgg s WHERE ST_Covers(s.geom, pt.g))     AS covers,
       (SELECT count(*) FROM sgg s WHERE ST_Intersects(s.geom, pt.g)) AS intersects
FROM pt;

                   경계점                    | contains | covers | intersects
---------------------------------------------+----------+--------+------------
 POINT(199011.05476278576 451763.3883015542) |        0 |      2 |          2

ST_Contains로 세면 0개입니다. 서울 한복판에 분명히 있는 점인데 어느 구에도 속하지 않아요. 같은 점을 ST_Covers로 세면 2개 — 종로구와 중구 양쪽에 속합니다.

이유는 이미 패턴에 적혀 있었습니다. ST_Contains의 T*****FF*는 첫 칸에 T, 즉 내부끼리 만날 것을 요구합니다. 그런데 경계선 위의 점은 종로구의 내부에도, 중구의 내부에도 없어요. 양쪽 다 경계에 걸쳐 있죠. 그래서 첫 칸이 F가 되고 판정이 무너집니다.

ST_Covers에 패턴이 네 개나 붙어 있던 게 이걸 위해서입니다. 첫 번째 패턴이 실패해도 ***T**FF* 가 받아주거든요 — 네 번째 칸, 즉 A의 경계 ∩ B의 내부를 보는 패턴입니다. 경계선 위의 점은 구의 경계와 만나니 이 칸이 0이 되고, 그대로 통과합니다.

💡 sgg에서 구를 고를 때 이름 대신 code로 골랐다는 점을 눈여겨보세요. sgg 251행에는 중구가 6개, 남구가 6개, 동구가 6개 있습니다. 서울·부산·대구·인천·대전·울산에 다 있으니까요. 이름으로 조인하면 종로구 하나에 중구 여섯 개가 붙어 여섯 배로 부풀어 오릅니다.

이게 실무에서 조용히 사람을 잡는 지점입니다.

• 배달 가능 지역 판정에서 주소 좌표가 경계에 딱 걸리면 ST_Contains는 "배달 불가" 라고 답합니다
• 학군·행정동별 집계에서 경계상의 건물은 ST_Contains면 어느 동에도 안 세어지고, ST_Covers면 두 동에서 각각 세어집니다

합계가 안 맞는데 원인을 못 찾는 상황의 절반은 여기서 옵니다. 그리고 어느 쪽이 맞는지는 기술이 정해주지 않아요. 하나도 빠뜨리면 안 되는 집계라면 ST_Covers로 세고 중복을 따로 처리해야 하고, 하나가 두 번 세어지면 안 되는 집계라면 ST_Contains로 세고 누락을 따로 주워야 합니다. 함수를 고르는 일이 곧 정책을 고르는 일입니다.

선이 면을 만날 때 — 다리와 강변도로

지금까지는 점이었습니다. 선이 면을 만나면 경우의 수가 늘어나요. 스쳐 지나갈 수도, 가로지를 수도, 통째로 안에 들어 있을 수도 있죠.

한강을 놓고 재봅시다. 지난 편에서 넣은 OSM 데이터에 한강이 면으로 들어 있습니다(osm_id = -3769500, natural=water, 25.2 km²). 여기에 서울 도로를 전부 부딪쳐 봅니다.

WITH han AS (SELECT way AS g FROM planet_osm_polygon WHERE osm_id = -3769500)
SELECT count(*) FILTER (WHERE ST_Intersects(l.way, h.g)) AS intersects,
       count(*) FILTER (WHERE ST_Crosses(l.way, h.g))    AS crosses,
       count(*) FILTER (WHERE ST_Within(l.way, h.g))     AS within,
       count(*) FILTER (WHERE ST_Touches(l.way, h.g))    AS touches
FROM planet_osm_line l, han h
WHERE l.highway IS NOT NULL AND l.way && h.g;

 intersects | crosses | within | touches
------------+---------+--------+---------
         93 |      62 |     31 |       0

한강에 닿는 도로는 93개인데, 실제로 건너는 건 62개입니다. 나머지 31개는 강 위에 통째로 들어 있고요(within) — 강 안쪽에서 시작해 안쪽에서 끝나는 다리 중간 토막들입니다.

ST_Touches가 0인 게 재미있습니다. "닿는다"는 이름과 달리, ST_Touches는 경계에만 살짝 닿고 내부로는 절대 들어오지 않는 경우만 참이거든요. 도로가 강가에 정확히 접선으로 스치기만 하는 일은 실제 데이터에 없습니다.

기하가 태그를 다시 찾아낸다

ST_Crosses가 골라낸 62개가 정말 다리인지 확인할 방법이 있습니다. OSM에는 사람이 손으로 붙인 bridge 태그가 따로 있거든요. 기하로 찾은 것과 사람이 적어둔 것을 맞춰 봅니다.

WITH han AS (SELECT way AS g FROM planet_osm_polygon WHERE osm_id = -3769500)
SELECT count(*) AS 건너는_도로,
       count(*) FILTER (WHERE l.bridge IS NOT NULL) AS bridge_태그있음
FROM planet_osm_line l, han h
WHERE l.highway IS NOT NULL AND ST_Crosses(l.way, h.g);

 건너는_도로 | bridge_태그있음
-------------+-----------------
          62 |              61

62개 중 61개. 좌표만 보고 "이건 강을 가로지른다"고 판정한 결과가, 사람이 붙인 태그와 거의 완벽하게 맞습니다. 그럼 남은 하나는 뭘까요?

   osm_id   |   name   | highway  | bridge
------------+----------+----------+--------
 1456486557 | 수석대교 | proposed |

아직 지어지지 않은 다리입니다. highway=proposed — 계획만 그려둔 노선이라 bridge 태그가 붙을 단계가 아니었던 거예요. 기하는 정직하게 "이 선은 강을 가로지른다"고 답했고, 그 답이 맞습니다.

⚠️ 도로 이름으로 세지 마세요. 강변북로를 세어 보면 way 조각이 198개인데, 그중 강을 건너는 건 6개, 닿기만 하는 건 4개, 나머지 188개는 강에 닿지도 않습니다. OSM에서 도로는 여러 개의 Way로 잘려 저장되고, 교차로·터널·다리마다 조각이 나뉘거든요. 그러니 "강변북로는 강을 건너지 않는다" 같은 문장은 데이터 위에서 성립하지 않습니다. 판정의 단위는 도로 이름이 아니라 way 하나입니다.

선과 면의 행렬표

앞에서 점으로 했던 걸 선으로 반복하면 이렇게 나옵니다.

두 번째 줄이 아까 점에서 본 그 함정의 선 버전입니다. 경계선 위에 완전히 놓인 선분은 ST_Contains가 거짓이에요. 폴리곤의 테두리를 따라 그어진 도로가 그 폴리곤 "안"에 없다고 나오는 거죠.

폴리곤끼리도 같은 식입니다.

💡 넷째 줄을 보세요. 완전히 같은 두 폴리곤은 ST_Equals도 참이고 ST_Contains도 참입니다. T*****FF*를 만족하니까요. "포함한다"는 말의 일상적 어감과 달리 도형은 자기 자신을 포함합니다. 진짜로 더 큰 것만 원한다면 ST_ContainsProperly가 따로 있습니다.

겹칠 리 없는 것이 겹친다

이제 맨 앞에 남겨둔 숫자를 회수할 차례입니다. 서울 25개 구를 두 개씩 짝지어 "서로 겹쳐 있나"(ST_Overlaps)를 물었더니 21쌍이 참으로 나왔던 그 숫자요. 행정구역은 서로 겹치지 않게 그어진 것이니 0쌍이 나와야 정상입니다.

ST_Overlaps의 패턴 T*T***T**를 보면 왜 이게 이상한지가 분명합니다. 첫 칸(A의 내부 ∩ B의 내부)이 T라 두 구의 내부가 실제로 만나야만 참이 되거든요. 맞닿기만 해서는 절대 참이 될 수 없습니다. 그러니 21쌍은 진짜로 면이 면을 파고들었다는 뜻이에요.

얼마나 파고들었는지 재봤습니다.

SELECT a.name, b.name, round(ST_Area(ST_Intersection(a.geom, b.geom))::numeric, 2) AS 겹친면적
FROM sgg a JOIN sgg b ON a.gid < b.gid
WHERE a.code LIKE '11%' AND b.code LIKE '11%' AND ST_Overlaps(a.geom, b.geom)
ORDER BY 3 DESC LIMIT 5;

   name   |  name  | 겹친면적
----------+--------+----------
 영등포구 | 구로구 |     0.26
 성북구   | 종로구 |     0.22
 구로구   | 양천구 |     0.21
 강남구   | 성동구 |     0.05
 마포구   | 은평구 |     0.04

단위는 제곱미터입니다. 가장 크게 겹친 영등포구와 구로구가 0.26 m² — A4 용지 네 장쯤 되는 넓이예요. 21쌍을 전부 더해도 1.02 m² 입니다.

즉 이건 행정 구역이 실제로 겹친 게 아니라, 경계선을 디지털로 그리는 과정에서 두 도형의 좌표가 소수점 아래에서 미세하게 어긋난 것입니다. GIS에서 흔히 슬리버(sliver) 라고 부르는 그 틈이죠.

슬리버는 맞닿아야 할 두 경계선이 정확히 포개지지 않아 생기는 아주 가늘고 긴 틈이나 겹침을 말합니다. 영등포구의 동쪽 변과 구로구의 서쪽 변은 현실에서 같은 선 하나인데, 파일 안에서는 각자 따로 저장된 좌표열 둘이에요. 그 둘이 소수점 아래에서 몇 밀리미터만 어긋나도 이런 게 생깁니다.

현실   영등포구 │ 구로구      경계선은 하나
파일   영등포구 ││ 구로구     경계선이 둘 — 그 사이가 슬리버

같은 원인이 반대로 나타나면 틈(gap) 이 됩니다 — 두 구 사이에 아무 데도 속하지 않는 가느다란 공백이 생기는 거죠. 겹치면 한 지점이 두 구에 세어지고, 벌어지면 어느 구에도 안 세어집니다. 이름이 "슬리버"(가느다란 조각)인 이유는 넓이는 0에 가깝지만 길이는 맞닿은 경계선 전체만큼 길기 때문이에요. 폭이 아니라 길이로 존재하는 도형이라, 0.26 m²라는 넓이가 지도 위 어디에서도 눈에 띄지 않습니다.

생기는 경로는 대개 셋입니다. 서로 다른 시기·축척으로 그린 도형을 이어 붙였을 때, 좌표계를 변환하면서 소수점이 반올림됐을 때, 그리고 편집 도구에서 스냅(snap) 없이 손으로 선을 그었을 때. 이 데이터가 어느 쪽인지는 알 수 없지만, 결과는 같습니다.

💡 이 데이터를 넣을 때 ST_IsValid로 검사해서 깨진 도형이 0개임을 확인했었습니다. 그런데도 이런 일이 생깁니다. 유효성은 도형 하나에 대한 판정이거든요 — 자기교차가 없는지, 링이 제대로 닫혔는지. 251개가 저마다 흠 없이 유효해도, 그 둘이 서로 어떻게 놓였는지는 아무도 검사하지 않습니다.

문제는 DE-9IM이 이 1 m²를 정직하게 읽는다는 겁니다.

SELECT ST_Relate(a.geom, b.geom) AS matrix
FROM sgg a, sgg b WHERE a.code = '11010' AND b.code = '11020';

  matrix
-----------
 212111212

첫 글자가 2 입니다. "종로구의 내부와 중구의 내부가 면 차원으로 만난다" — 넓이를 가진 영역을 공유한다는 뜻이에요. ST_Touches가 요구하는 첫 칸은 F인데 여기는 2이니, 이 쌍은 ST_Touches에서 탈락하고 ST_Overlaps로 잡힙니다.

그래서 맨 앞의 셈이 맞아떨어집니다. 이 글을 열었던 그 쿼리예요.

SELECT count(*) FILTER (WHERE ST_Touches(a.geom, b.geom))    AS touches,
       count(*) FILTER (WHERE ST_Intersects(a.geom, b.geom)) AS intersects,
       count(*) FILTER (WHERE ST_Overlaps(a.geom, b.geom))   AS overlaps
FROM sgg a JOIN sgg b ON a.gid < b.gid
WHERE a.code LIKE '11%' AND b.code LIKE '11%';

 touches | intersects | overlaps
---------+------------+----------
      35 |         56 |       21

ST_Touches    35 쌍   경계만 맞댄 정상적인 인접
ST_Overlaps   21 쌍   슬리버 때문에 미세하게 겹친 인접
──────────────────────────────────────────────────
ST_Intersects 56 쌍   둘을 합친 것

35 + 21 = 56. 둘 다에 해당하는 쌍도, 어느 쪽도 아닌 쌍도 0개임을 따로 세어 확인했습니다. 두 함수는 서로를 배제하도록 정의돼 있고, 실제 데이터가 정확히 그렇게 갈렸어요.

교훈은 이렇습니다. DE-9IM은 정확하고, 실제 데이터는 정확하지 않습니다. "인접한 구를 찾아라"를 ST_Touches로만 구현하면 서울에서만 21쌍을 조용히 놓칩니다. 그래서 실무에서는 정의상 더 엄밀한 ST_Touches 대신 느슨한 ST_Intersects를 쓰는 편이 오히려 안전한 경우가 많아요. 도형 자체를 고쳐 슬리버를 없애는 방법(ST_MakeValid·ST_Snap)은 Phase 7에서 따로 다룹니다.

"같다"도 네 가지다

마지막으로 가장 단순해 보이는 관계를 봅시다. 같은 사각형을 꼭짓점 도는 방향만 반대로 써서 두 값을 만들고, 네 가지 방법으로 "같냐"고 물어봤습니다.

WITH pair AS (SELECT 'POLYGON((0 0, 10 0, 10 10, 0 10, 0 0))'::geometry AS a,
                     'POLYGON((0 0, 0 10, 10 10, 10 0, 0 0))'::geometry AS b)
SELECT ST_Equals(a, b) AS st_equals, (a = b) AS 등호,
       (a ~= b) AS 물결등호, ST_OrderingEquals(a, b) AS ordering FROM pair;

 st_equals | 등호 | 물결등호 | ordering
-----------+------+----------+----------
 t         | f    | t        | f

넷이 서로 다른 것을 봅니다.

⚠️ ~=는 도형을 보지 않습니다. 얼마나 안 보는지 재봤습니다.

sql복사

SELECT 'LINESTRING(0 0, 10 10)'::geometry
     ~= 'POLYGON((0 0, 10 0, 10 10, 0 10, 0 0))'::geometry AS 물결등호;

text복사

 물결등호
----------
 t

대각선 하나와 사각형이 "같다" 고 나옵니다. 앞서 &&에서 본 그 경계상자 — 도형을 감싸는 최소 사각형 — 가 둘 다 (0 0, 10 10)으로 똑같아서요. 이름이 등호를 닮았다는 이유로 ~=를 쓰면 이런 답을 받습니다. 도형이 같은지 묻고 싶으면 ST_Equals 를 쓰세요.

같은 부류가 하나 더 있습니다. && 연산자요.

SELECT count(*) FILTER (WHERE a.geom && b.geom)              AS 경계상자,
       count(*) FILTER (WHERE ST_Intersects(a.geom, b.geom)) AS 실제
FROM sgg a JOIN sgg b ON a.gid < b.gid
WHERE a.code LIKE '11%' AND b.code LIKE '11%';

 경계상자 | 실제
----------+------
       71 |   56

&&는 71쌍, ST_Intersects는 56쌍. 경계상자로만 보면 15쌍이 더 통과합니다. 구를 감싼 사각형끼리는 겹치지만 실제 경계는 안 만나는 쌍들이죠.

그렇다고 &&가 틀린 건 아닙니다. 이게 공간 인덱스가 하는 일이거든요. 먼저 &&로 후보를 싸게 추려내고, 살아남은 것만 비싼 정확 판정에 넘기는 2단 구조예요. 앞에서 쓴 쿼리에 s.geom && c.g가 붙어 있던 게 그 1단이고, 지난 편에서 걸어둔 GiST 인덱스가 그걸 가속합니다. 이 구조는 Phase 9에서 제대로 뜯습니다.

정리 — 한 문장으로

공간 관계 함수는 열 개가 아니라 하나다. 두 도형의 내부·경계·외부가 만나는 아홉 칸을 ST_Relate가 문자열로 뱉고 나머지 함수는 전부 거기에 마스크를 씌운 것이라, 경계 위의 점은 ST_Contains에선 어디에도 속하지 않고 ST_Covers에선 양쪽에 속한다 — 함수를 고르는 일이 곧 경계를 어떻게 셀지 정하는 일이다.

묻고 싶은 것에서 함수로 거꾸로 찾아가는 표입니다.

이제 두 도형 사이에 무엇이든 물어볼 수 있습니다. 그런데 지금까지 한 일은 전부 "예/아니오"를 받아내는 것이었어요. 있는 도형을 두고 관계만 물었죠.

다음 편은 없는 도형을 만드는 쪽입니다. ST_Buffer로 소방서 반경 500m를 그려내고, ST_Union으로 여러 구를 하나로 합치고, ST_Centroid·ST_Area로 도형에서 수를 뽑아냅니다. 오늘 배운 관계 함수가 그때 진짜로 쓰여요 — 버퍼를 만들어 놓고 그 안에 무엇이 들었는지 묻는 것이 공간 분석의 기본형이거든요.

참고

• https://postgis.net/docs/reference.html#Spatial_Relationships
• https://postgis.net/docs/ST_Relate.html
• https://postgis.net/docs/ST_Contains.html
• https://postgis.net/docs/ST_Within.html
• https://postgis.net/docs/ST_Covers.html
• https://postgis.net/docs/ST_Touches.html
• https://postgis.net/docs/ST_Crosses.html
• https://postgis.net/docs/ST_Overlaps.html
• https://postgis.net/docs/ST_Equals.html
• https://postgis.net/workshops/postgis-intro/spatial_relationships.html
• https://postgis.net/workshops/postgis-intro/de9im.html
• https://www.ogc.org/standards/sfa/
• https://libgeos.org/specifications/de9im/
• https://www.postgresql.org/docs/17/indexes-types.html
